Абсолютные датчики угловых перемещений BALLUFF BDG – FXX36-BS серии SSI
- Производитель: Balluff
- Код Товара: Абсолютные датчики угловых перемещений BALLUFF BDG – FXX36-BS се
Абсолютные датчики угловых перемещений BALLUFF BDG – FXX36-BS серии SSI - регистрируют угловые положения и присваивают измеренным сигналам определенные значения. Абсолютный принцип позволяет запоминать положение вала и не иметь привязки к прошлым измерениям, то есть тем самым однозначно определять состояние машины в любой момент времени даже при отключении питания.
Основные преимущества:
- Не требуется калибровка;
- Не происходит потеря данных при отказах питания;
- Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
- Прочная конструкция для неблагоприятных условий окружающей среды;
- Доступны интерфейсы: RS485, SSI, CANopen;
- Предлагаются датчики угловых перемещений в двух исполнениях: однооборотные или многооборотные;
- Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды.
Информация для заказа:
|
BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo |
|
| BDG | Датчики угловых перемещений |
|
a |
Принцип |
| F | абсолютный |
|
bb |
Исполнение |
| BF | сталь, маг. экранир. осевой (36) |
| BP | сталь, маг. экранир. радиальный (36) |
|
cc |
Размер фланца |
| 36 | 36 мм |
|
dd |
Форма вала, фланец |
| BS | глухое отверстие, зажимной фланец (зажимное кольцо, симм. пружинный зажим с пазом) |
|
ee |
Диаметр вала |
| 08 | 8 мм |
| 10 | 10 мм |
| 12 | 12 мм |
| 14 | 14 мм |
| 15 | 15 мм |
|
f |
Категория интерфейса |
| D | Абсолютный цифровой, однонаправленный |
|
g |
Интерфейс |
| S | SSI |
|
hh |
Детали интерфейса |
| RB | двоичный код восходящий |
| RG | рефлексный код восходящий |
|
i |
Подача питания |
| 2 | 4,75...32 В= |
|
jj |
Разрешение однооборотное |
| 1 - 16 | 1 - 16 бит |
|
kk |
Разрешение многооборотное |
| 0 - 43 | 0 - 43 бит |
|
ll |
Соединительный кабель экранированный |
| 00 | нет кабеля |
| AF | ПВХ серый, 4 x 2 x 0,14 мм² |
|
мм |
Длина кабеля |
| 00 | нет кабеля |
| 20 | 2 м |
| 50 | 5 м |
| A0 | 10 м |
|
nn |
Штекер |
| 00 | нет штекера |
| S8 | M12 штекер 8-конт., А-кодировка |
|
oo |
Распределение контактов (штекер/кабель) |
| R1 | RS485/SSI для штекера M12 и экранированного кабеля |
Технические характеристики:
| Принцип измерения | абсолютная измерительная система |
| Разрешение на эксплуатацию/ конформность |
CE cULus E~ WEEE UKCA |
|
Индикация состояния |
|
| Индикация функций | светодиод красный/зеленый |
|
Соединение |
|
|
Кабель или разъем |
|
|
Электрические данные |
|
| Многооборотная технология | Wiegand wire |
| Точность на оборот | ± 0.0878° (≤ 12 бит) |
| Точность повторения одного оборота | ± 0.0878° (≤ 12 бит) |
| Однооборотная технология | Hall sensor |
| Задержка включения, макс. | 1.5 с |
| Макс. частота вращения | 6000 об/мин |
| Рабочее напряжение Ub | 4,75... 32 VDC |
| Средний срок службы |
1x 10'9 оборотов при 100% нагрузке на вала 1x 10'10 оборотов при 40% нагрузке на вал 1x 10'11 оборотов при 20% нагрузке на вал |
|
Условия окружающей среды |
|
| Степень защиты |
Корпус: IP65, IP67 Вал: IP65 |
| Температура окружающей среды | -40…85° C |
| Температура хранения | -40…100° C |
|
Функциональная безопасность |
|
| MTTF (40°C) | 1000 a |
| Диагностика: степень покрытия | 0% |
| Длительность эксплуатации | 20 a |
|
Интерфейс |
|
|
SSI |
|
|
Материал |
|
| Материал корпуса | Нержавеющая сталь |
| Материал фланца | Алюминий |
|
Механические данные |
|
| Осевая нагрузка на вал, макс. | 50 Н |
| Радиальная нагрузка на вал, макс. | 80 Н |
| Диаметр корпуса | 36 мм |
| Пусковой крутящий момент тип. | около 1,6 Нсм при комнатной температуре |
| Тип подшипника | 2 прецизионных шарикоподшипника |

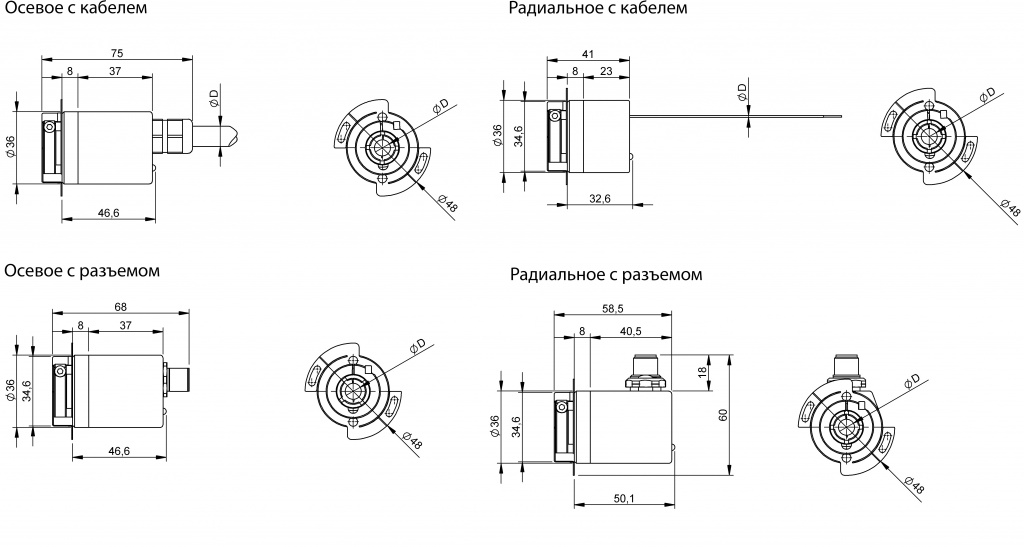

Тип присоединения:
Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от производителя
