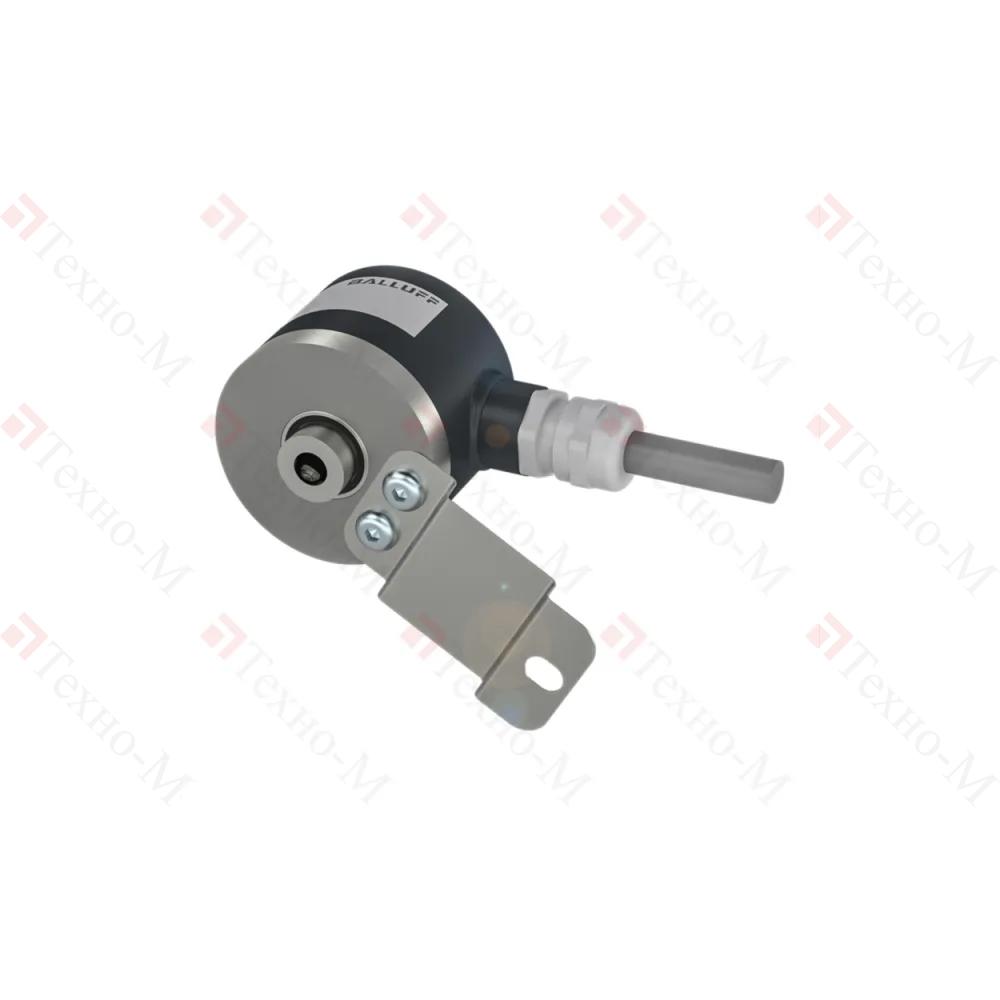

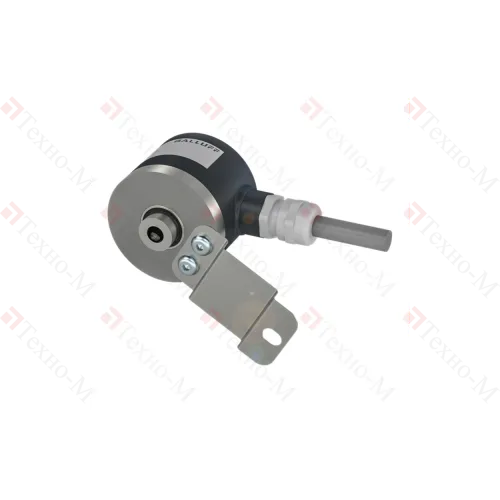

Инкрементные датчики угловых перемещений BALLUFF BDG – EXX40-BA серии HTL/TTL
- Производитель: Balluff
- Код Товара: Инкрементные датчики угловых перемещений BALLUFF BDG – EXX40-BA
Инкрементные датчики угловых перемещений BALLUFF BDG – EXX40-BA серии HTL/TTL - используются в основном для контроля скорости машин и отдельных компонентов машин. Предварительно заданные значения служат опорными значениями для всех последующих измерений. Чем больше импульсов подается в качестве сигнала, тем выше могут быть точность и разрешение при измерении.
Основные преимущества:
- Измерение углов с высоким разрешением;
- Высокая нагрузка на вал до 500 Н;
- Высокая степень защиты до IP69K;
- Стойкое к коррозии исполнение с корпусом из нержавеющей стали;
- Доступны интерфейсы: ABZ, sin/cos, TTL, HTL;
- Оптические для точных измерений с высоким разрешением или магнитные для использования при неблагоприятных условиях окружающей среды
Информация для заказа:
|
BDG abbcc-ddee-fghhi-jjkk-llmm-nnoo |
|
| BDG | Датчики угловых перемещений |
|
a |
Принцип |
| E | инкрементный |
|
bb |
Исполнение |
| B3 | алюм. литье с порошковым покрытием, радиальный (40) |
| B4 | алюм. литье с порошковым покрытием, осевой (40) |
|
cc |
Размер фланца |
| 40 | 40 мм |
|
dd |
Форма вала, фланец |
| BA | глухое отверстие, зажимной фланец (потайной винт) |
|
ee |
Диаметр вала |
| 06 | 6 мм |
|
f |
Категория интерфейса |
| Q | Инкрементный цифровой standard |
|
g |
Интерфейс |
| C | HTL, /HTL |
| F | TTL, /TTL |
| Q | TTL |
| R | HTL |
|
hh |
Детали интерфейса |
| AK | AB 200 кГц |
| NK | ABN 200 кГц |
|
i |
Подача питания |
| 1 | 10..30 В= |
| 5 | 5 В= |
|
jjkk |
Разрешение импульсов на оборот |
| 0010 | 10 импульсов на оборот (макс. 1024) |
|
ll |
Соединительный кабель экранированный |
| 00 | нет кабеля |
| AC | ПВХ серый, 8 x 0,14 мм² |
| AD | ПВХ серый, 10 x 0,14 мм² |
|
мм |
Длина кабеля |
| 00 | нет кабеля |
| 20 | 2 м |
| 50 | 5 м |
| A0 | 10 м |
|
nn |
Штекер |
| 00 | нет штекера |
| S4 | M12 штекер 4-конт., А-кодировка |
| S5 | M12 штекер 5-конт., А-кодировка |
| S8 | M12 штекер 8-конт., А-кодировка |
| SC | M12 штекер 12-конт., А-кодировка |
|
oo |
Распределение контактов (штекер/кабель) |
| H3 | HTL/TTL инв. M12 штекер 8-конт. + экранированный кабель |
| H5 | HTL/TTL инв. M12 штекер 12-конт. + экранированный кабель |
| T1 | HTL/TTL экранированный кабель |
| T2 | HTL/TTL, M12 8-конт. |
| TA | HTL/TTL M12 штекер 4-конт. |
| TB | HTL/TTL M12 штекер 12-конт. |
| TD | HTL/TTL M12 штекер 5-конт. |
Технические характеристики:
| Принцип измерения | инкрементная измерительная система |
| Разрешение на эксплуатацию/ конформность |
CE cULus E~ WEEE UKCA |
|
Соединение |
|
|
Кабель или разъем |
|
|
Электрические данные |
|
| Частота импульсов | ≤ 200 kHz |
| Соотношение импульс/пауза | 50 % ± ≤ 7 % |
| Импульсов на оборот | ≤ 2500 |
| Макс. частота вращения | 12000 об/мин |
| Потребление тока, макс., при 24 В= | i = 1: 70 mA |
| Потребление тока, макс., при 5 В= | i = 5: typ. 70 mA |
| Средний срок службы |
1,4x 10'8 оборотов при 100% нагрузке на вала 2x 10'9 оборотов при 40% нагрузке на вал 1,7x 10'10 оборотов при 20% нагрузке на вал |
| Фазовый сдвиг | 90° ± ≤ 7.5 % периода |
|
Условия окружающей среды |
|
| Степень защиты |
Корпус: IP65, IP67 Вал: IP65 |
| Температура окружающей среды | -20…80 °C |
| Температура хранения | -30…80 °C |
|
Функциональная безопасность |
|
| MTTF (40°C) | 200 a |
| Диагностика: степень покрытия | 0% |
| Длительность эксплуатации | 25 a |
|
Интерфейс |
|
| Каналы | AB, ABN |
| Интерфейс | Цифров. Импульс |
|
Материал |
|
| Материал корпуса | Алюминий |
| Материал корпуса, защита поверхности | С покрытием |
| Материал фланца | Алюминий |
|
Механические данные |
|
| Длина вала | 15 мм |
| Осевая нагрузка на вал, макс. | 50 Н |
| Радиальная нагрузка на вал, макс. | 100 Н |
| Диаметр вала | 6 мм |
| Диаметр корпуса | 40 мм |
| Пусковой крутящий момент тип. | около 0,2 Нсм при комнатной температуре |
| Тип подшипника | 2 прецизионных шарикоподшипника
|

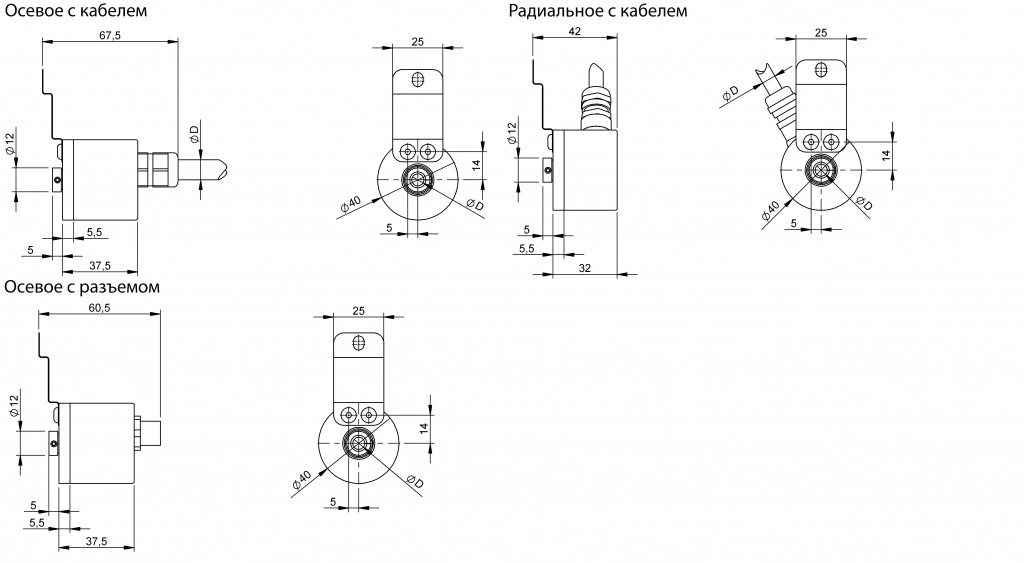

Тип присоединения:
Инкрементные датчики угловых перемещений BALLUFF BDG – EXX40-BA серии HTL/TTL точно замеряет угол перемещения объекта и преобразует в электрический импульс. Имеет полый глухой вал диаметром 6 мм.
В основе работы датчика находится оптический инкрементальный принцип. Для соединения с двигателем используется прижимной.
Технические характеристики:
- формат выходных сигналов — ttl / htl.
Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от производителя
