Управление прогибом крыши в промышленном цехе

Управление прогибом крыши в промышленном цехе

Исследование случая

Вес кубометра мокрого снега, покрывающего крыши павильонов или других крупных зданий, может достигать 800 кг. Это огромный вес, несвоевременное удаление

которого может привести к обрушению всей конструкции. Такая ситуация влечет за собой не только материальные потери, но и может иметь правовые последствия.

Контроль прогиба кровли позволит предотвратить возникновение опасных ситуаций, тем самым избежав непредвиденных расходов.

Исходная ситуация

Скандинавский производитель дверей и окон (сектор строительных столярных изделий), имеющий около десятка крупных цехов, обратился к нам с просьбой предложить

решение, которое автоматизировало бы процесс контроля прогиба кровли.

Проблема

Самой большой проблемой в зимнее время была проверка снежного покрова на плоских крышах производственных цехов. До сих пор это делалось вручную: отдельные

сотрудники поднимались на крышу, чтобы определить, нужно ли вызывать снегоуборочную компанию.

Решение

Мы предложили использовать дорожный драйвер, задачей которого было обеспечить абсолютное измерение линейного положения несущей конструкции крыши

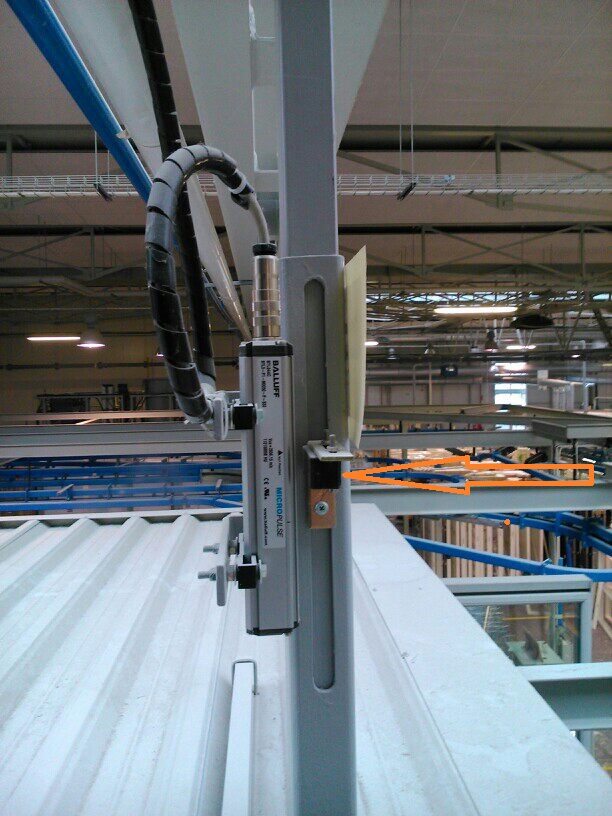

относительно пола здания. Реализация этого решения заняла около 2-3 дней. Чувствительные точки прогиба конструкции крыши были оснащены измерительными

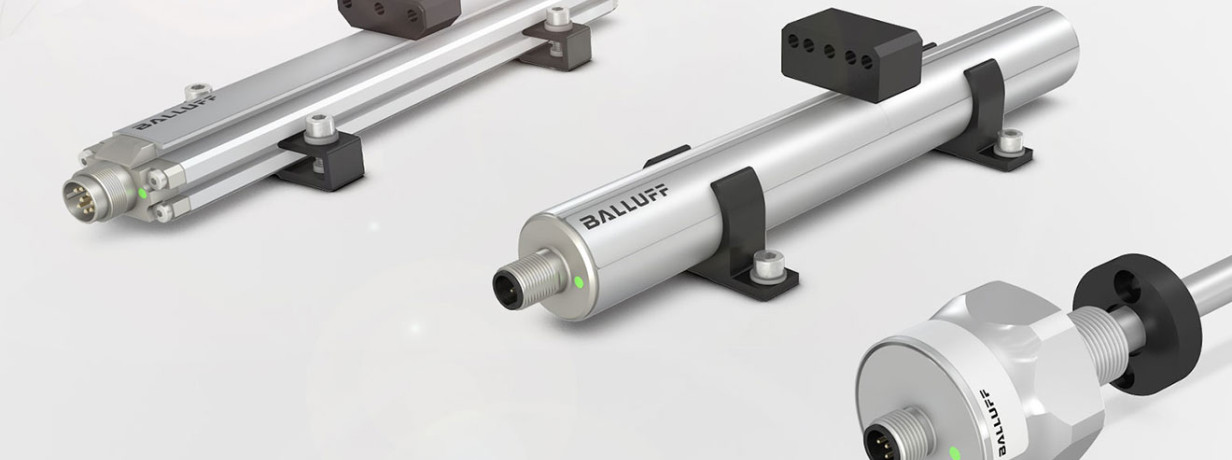

системами, содержащими наборы дорожных драйверов BTL7, бесконтактный магнит и цифровой дисплей.

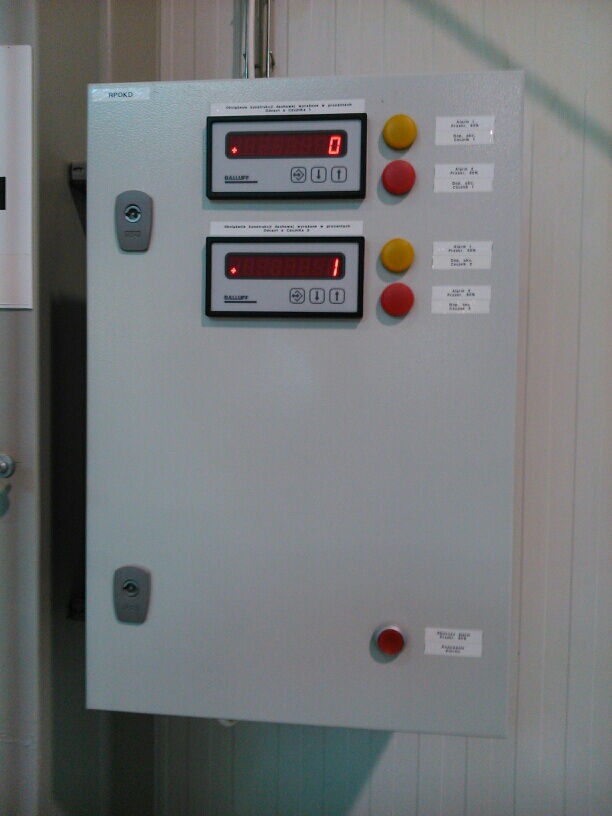

BTL в установленном приложении показывает текущий прогиб конструкции крыши. В случае превышения оптимальных показателей после сильного снегопада

техническая бригада направляет бригаду по расчистке снега, чтобы предотвратить повреждение конструкции и последующую катастрофу.

Использовались:

- BTL7-P511-M0050-P-S32
- БТЛ5-П-5500-2
- БКС-С 32М-00
- БДД-АМ 10-1-П
- БАЕ ПС-ХА-1W-24-025-002

BTL в установленном приложении показывает текущий прогиб конструкции крыши. В случае превышения оптимальных показателей после сильного снегопада

техническая бригада направляет бригаду по расчистке снега, чтобы предотвратить повреждение конструкции и последующую катастрофу.

Наибольшим преимуществом данного решения является сам драйвер BTL7, который может работать в широком диапазоне температур от -40 до +85°C и обеспечивает

высокую точность измерений. Устройство устойчиво к погодным условиям, высокому уровню влажности и пыли, что часто наблюдается в промышленных условиях.

Как это работает?

Решение эффективно отслеживает прогиб крыши. Как только слой снега становится слишком толстым, блок мониторинга генерирует сигнал тревоги и отправляет его

лицам, ответственным за мониторинг. Таким образом, в ситуации, требующей действий, технический персонал имеет необходимое время для реагирования.

В настоящее время мы можем контролировать эти параметры в режиме онлайн. Также мы можем устанавливать оповещения о моменте превышения допустимого уровня

прогиба — для этого достаточно подключить водителей к модулю CMTK.

Пользователь получит оповещение по электронной почте или увидит мигающий сигнал. Такое решение позволяет управлять многими объектами одновременно – все из

одной точки или компьютера.

Преимущества для клиента

Постоянный мониторинг прогиба кровли позволяет осуществлять прямой дистанционный контроль за ситуацией. При небольшом слое снега нет необходимости прибегать к услугам компаний-уборщиков. Это дает экономию на зимнем обслуживании промышленных зданий.

Однако самым большим преимуществом является фактическое избежание повреждения крыш и конструкций зданий, а значит, и предотвращения катастрофы.

Где можно применить это решение?

Данное решение может быть применено к любому промышленному объекту с большой площадью использования и стальной конструкцией крыши. Оно также полезно для управления положе
